Wir benötigen zum Fräsen mehrere Programme. Einmal eines zum Zeichnen und eines was die Fräsmaschine steuert. Weitere Programme zum konvertieren oder ausbessern von Fehlern.
Hinweis:1. Anleitung & Software: Montageanleitung, Steuerungssoftware und weitere Informationen KLICKE HIER
Ich verwende folgende Software…
FreeCad
Zum zeichnen bzw. entwickeln des Fräsobjekt benötigt man eine CAD Software.
Hier gibt es viele verschiedene Programme, ich verwende das kostenlose FreeCad da ich dieses vom 3D Drucken her schon kenne. Mit meiner Zeichensoftware erzeuge ich ein Format (svg) was die Software zum Fräsen versteht.
Fräs-Format für Estlcam mit FreeCad erzeugen
Ich zeichne z.B. einen Motorspant mit Freecad. Ich erzeuge eine Fläche mit der Höhe von z.B. 1mm mit den nötigen Aussparungen.
– Markiere die komplette Zeichnung
– Wechsele in den Mode „Drawing“
– Klicke in der Leiste das Symbol „A3“ an und erzeuge eine 2D Zeichenfläche
– Klicke in der Leiste das Symbol „Orthografische Projektion“ und stelle die Ansicht ein (Blick von: Achse angeben), dann „Ok“ drücken
– Klicke im „Modell“ das Verzeichnis „Page“ an
– Klicke in der Leiste das Symbol „Seite exportieren“ an, Fenster geht auf, speichere das .svg File unter einem neuen Namen.
– Diese .svg File kannst Du nun in Estlcam bearbeiten und fräsen
Inkscape
Was ist Inkscape?
Inkscape ist ein quelloffenes Programm zum Bearbeiten von Vektorgrafiken, ähnlich wie Adobe Illustrator, Corel Draw, Freehand oder Xara X. Was Inkscape von diesen abhebt, ist die Verwendung von Skalierbaren Vektorgrafiken (SVG), einem offenen, XML-basierten Standard des W3C, als das native Verarbeitungsformat für Dateien.
Wenn es Probleme gibt, kann das erzeugte File (z.B. .svg) mit einer weiteren Software bearbeitet werden. Ich verwende z.B. dazu Inkscape. Dieses Programm ist kostenlos.
Tips zu SVG Dateien (von Christian)
Fehlende oder falsch platzierte Objekte
– Öffne die Datei in Inkscape
– Alles markieren
– Menü „Erweiterungen“ –> „Anordnen“ –> „Alle Gruppen aufheben“ –> „Anwenden“
– Menü „Pfad“ –> „Objekt in Pfad umwandeln“
– Abspeichern
Falsche Größe (Maßstab)
– Zeichne ein Rechteck um alles
– Wähle links „Breite anpassen“ aus und trage die Breite des Rechtecks ein.
Eine sehr gute Software ist
Zum Fräsen verwende ich die Software Estlcam. Dieses Programm erfüllt alles was ich zum fräsen benötige. Die Lizenz ist mit 49€ wirklich sehr günstig. Die Software wird gepflegt und weiterentwickelt. Im Modellbau Forum RC-Network kann man sich mit dem Entwickler Christian austauschen.
Hier eines von vielen Videos über Estlcam in YouTube, in diesem Video bekommst Du eine schnelle Übersicht der CNC-Steuerung.
Hier ein weiteres Video mit Estlcam Einsteiger Tutorial: CAM und Steuerung in Version 12
Beispiele

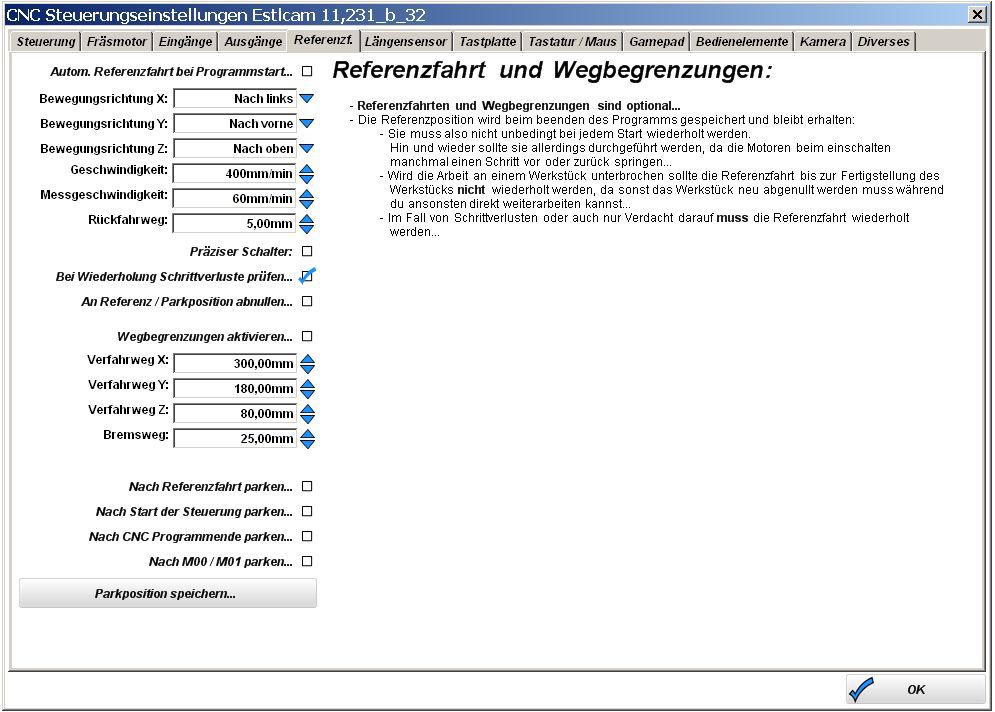

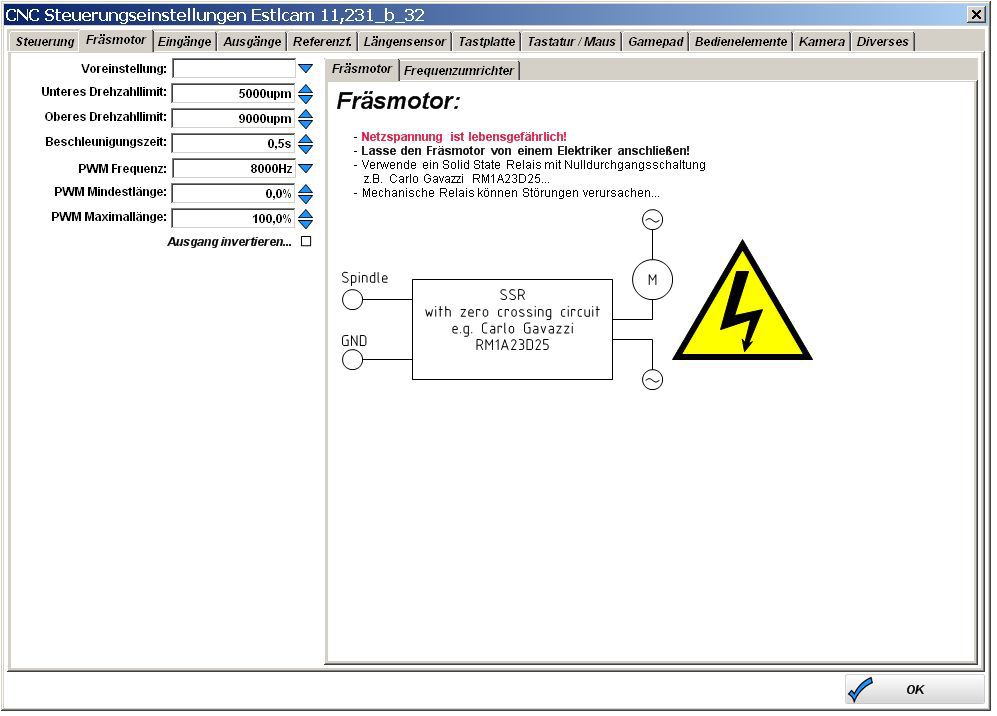

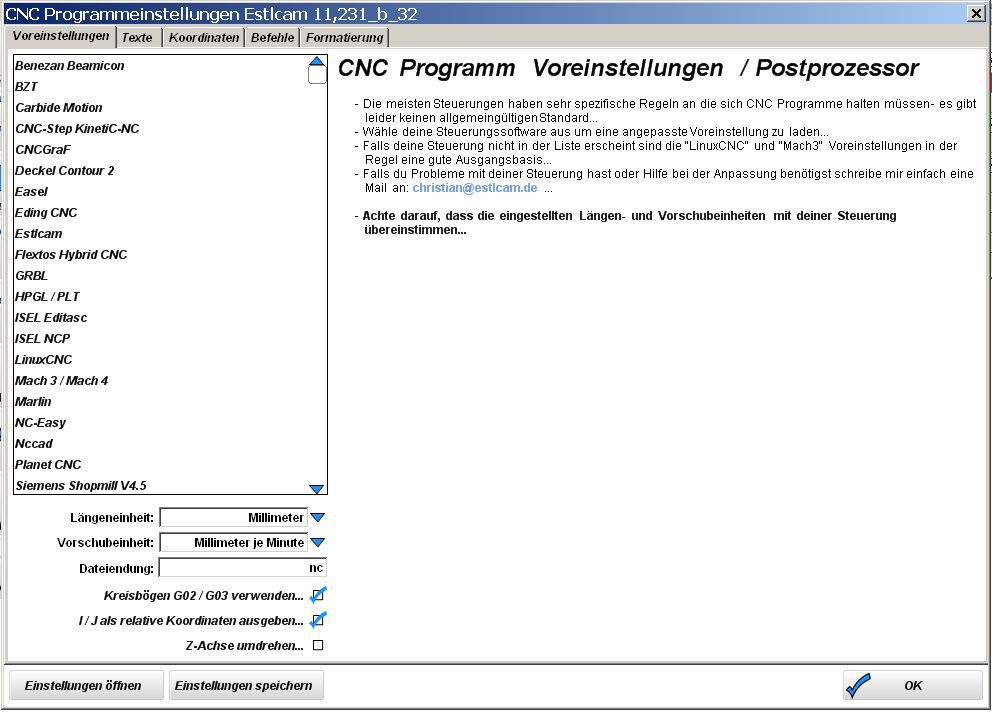

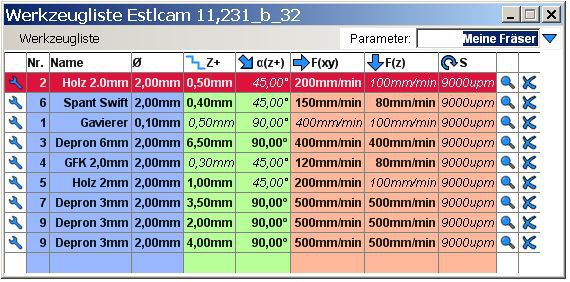

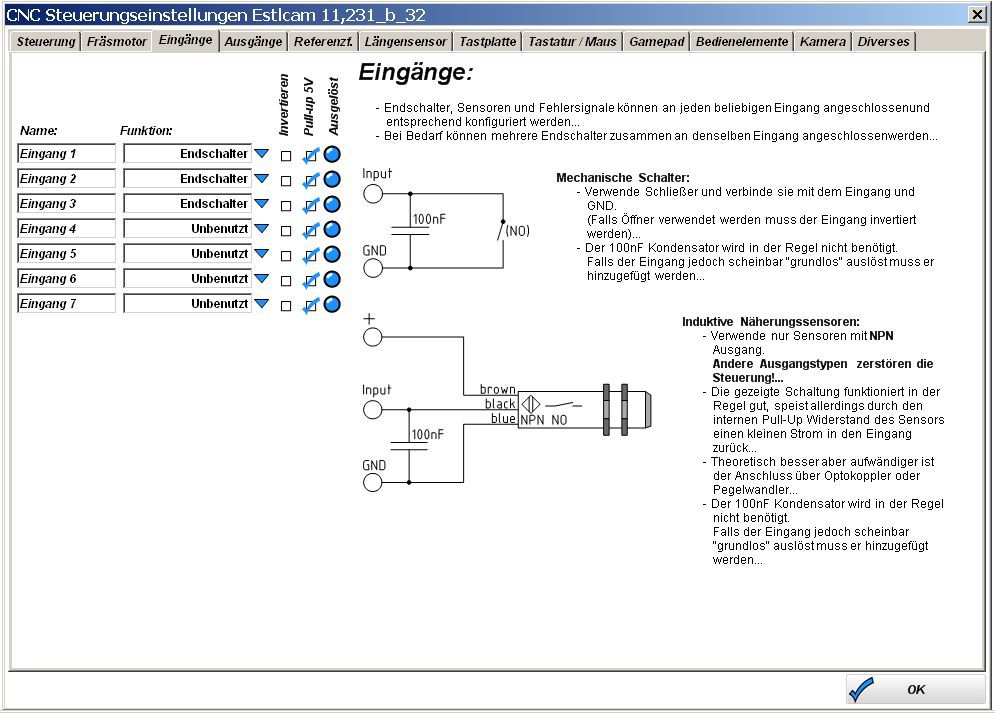

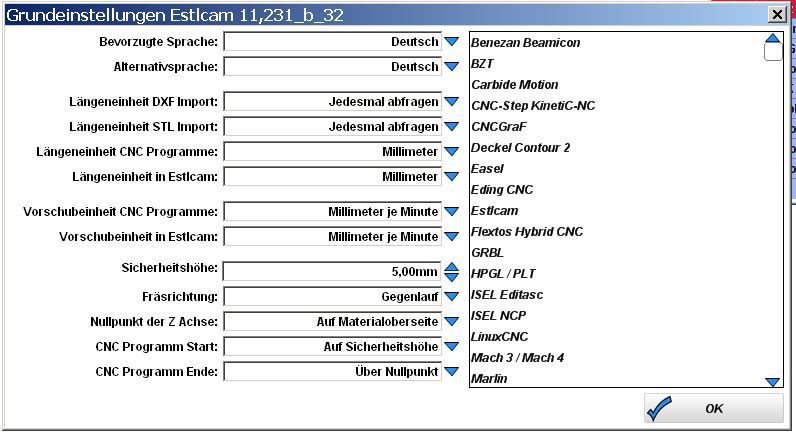

Beispiele für die Einstellung von Estlcam für eine 3018 CNC Fräse oder ähnliche Modelle.
Hier ein Setup File mit der ich zur Zeit arbeite.
Candle Grbl Controller
Eine alternative zu Estlcam ist die freie Software Candle. Im Funktionsumfang natürlich kleiner, tut aber was es soll.
GRBL-Controller-Anwendung mit G-Code-Visualisierung, geschrieben in Qt.
Unterstützte Funktionen:
Steuerung von GRBL-basierten CNC-Maschinen über Konsolenbefehle, Schaltflächen auf Formularen, Numpad. Überwachung des CNC-Maschinenstatus. Laden, Bearbeiten, Speichern und Senden von G-Code-Dateien an die CNC-Maschine. Visualisierung von G-Code-Dateien.
In der richtigen Größe fräsen – Einstellungen
Die Fräse läuft und es kann gefräst werden, nur passt die Größe nicht. Was ist zu tun?

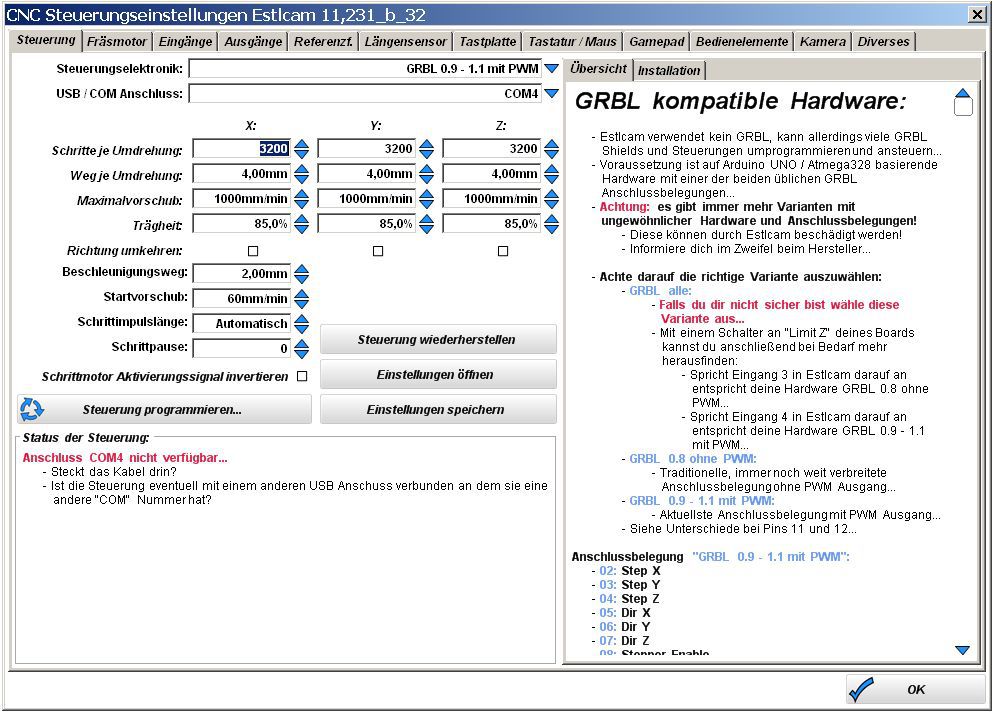

Als erstes muss überprüft werden ob in der Software (hier in Estlcam) die richtige Übersetzung der Spindeln eingetragen ist. Der Schrittmotor bekommt von der Software den Befehl, das er eine bestimmte Anzahl von Schritten fahren soll. Dies wird auch vom Controller überwacht. Nur wie weit sich die Achse pro Umdrehung bewegt hat, weiß der Schrittmotor nicht. Dies muss man in der Software einstellen, da es unterschiedliche Steigungen von Spindeln gibt. Der Weg pro Umdrehung muss auch noch ermittelt und eingetragen werden.
Bei meiner 3018 CNC Fräse ist der Wert von 3200 einzutragen.
Wie überprüfe ich ob es stimmt?
Nach der Änderung und Speicherung der neuen Werte wechsle ich in Estlcam in die CNC-Steuerung.
– bewege die z.B. die X-Achse an ein Ende
– markiere die Stelle vom Fräser auf dem Frästisch
– bewege mit der Estlcam CNC-Steuerung die X-Achse z.B. um 200mm
– messe mit dem Lineal die Strecke nach, sind es 200mm passt es
– wenn nicht, musst Du die Werte in der Software noch mal anpassen
Software Anpassung
Übernimmt man in Estlcam eine Zeichnung passt der Maßstab oft nicht. Dies hat nichts mit dem Setup der Fräse zu tun sondern nur mit dem Import der Vorlage!
Mit dem gedrückten Mausrad kann ich die Zeichnung vermessen. Passt es nicht, kann ich den Vorschlag von Estlcam folgen oder die Breite so lange anpassen und vermessen bis es passt.
Laser
An die meisten Fräsen kann man auch einen Laser montieren. Eine gute kostenlose Software dafür ist LaserGRBL
